300 ГДН 11
Профессиональная динамическая головка с высокой чувствительностью.
Описание:
Динамическая головка 300ГДН11 предназначена для использования в низкочастотных громкоговорителях профессиональной звуковоспроизводящей аппаратуры.
Спецификация.
Электрические характеристики:
| Номинальное сопротивление |
8 Ом
|
| Паспортная мощность |
300 Вт
|
| Пиковая мощность |
500 Вт
|
| Характеристическая чувствительность |
98 дБ/Вт/м
|
| Номинальный диапазон частот |
38-2000 Гц
|
| Резонансная частота |
40 Гц
|
| Индукция в зазоре |
1,1 ± 0.1 Тл
|
Материалы и габариты:
| Диффузородержатель |
Алюминий
|
| Каркас звуковой катушки |
Стеклотекстолит
|
| Материал звуковой катушки |
Медь
|
| Диаметр звуковой катушки |
100 мм
|
| Материал диффузора |
Бумага
|
| Наружный диаметр |
460 мм
|
| Высота |
171 мм
|
| Масса |
11 кГ
|
Размеры для установки:
| Диаметр установочного отверстия |
408 мм
|
| Диаметр крепежных отверстий |
6 отв. 8 мм
|

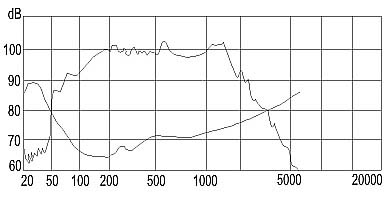

Частотная характеристика:
Частотная характеристика записана по оси головки на расстоянии 1 м, при возбуждении синусоидальным сигналом 2,83 В. Головка установлена в закрытом измерительном ящике 300 л.
Параметры Смолла
| Резонансная частота (Fs) |
40 ± 4 Гц
|
| Механическая добротность (Qms) |
7 ± 0.8
|
| Электрическая добротность (Qes) |
0.36 ± 0.03
|
| Полная добротность (Qts) |
0.35
|
| Масса подвижной системы (Mms) |
110 г
|
| Эффективный диаметр диффузора (D) |
364 мм
|
| Эффективная площадь диффузора (Sd) | |
| Эквивалентный объем (Vas) |
240 ± 40 л
|
| Сопротивление катушки постоянному току (Re) |
6.7 ± 0.2
|
| Амплитуда смещения (Xmax) |
4.5 мм
|
