75 ГДН 31
Профессиональная динамическая головка с высокой чувствительностью.
Описание:
Динамическая головка 75ГДН11 предназначена для использования в низкочастотных громкоговорителях профессиональной звуковоспроизводящей аппаратуры.
Спецификация.
Электрические характеристики:
| Номинальное сопротивление |
8,16 Ом
|
| Паспортная мощность |
75 Вт
|
| Пиковая мощность |
150 Вт
|
| Характеристическая чувствительность |
97 дБ/Вт/м
|
| Номинальный диапазон частот |
50-5000 Гц
|
| Резонансная частота |
50 Гц
|
| Индукция в зазоре |
1,1 Тл
|
Материалы и габариты:
| Диффузородержатель |
Алюминий
|
| Каркас звуковой катушки |
Алюминий
|
| Материал звуковой катушки |
Медь
|
| Диаметр звуковой катушки |
50 мм
|
| Материал диффузора |
Бумага
|
| Наружный диаметр |
348 мм
|
| Высота |
140 мм
|
| Масса |
5,5 кГ
|
Размеры для установки:
| Диаметр установочного отверстия |
290 мм
|
| Диаметр крепежных отверстий |
8 отв. 7 мм
|

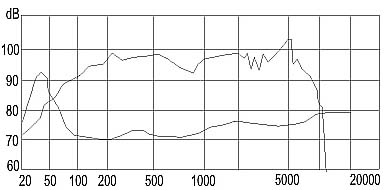

Частотная характеристика:
Частотная характеристика записана по оси головки на расстоянии 1 м, при возбуждении синусоидальным сигналом 4 В. Головка установлена в закрытом измерительном ящике 100 л.
Параметры Смолла
| Резонансная частота (Fs) |
50 Гц
|
| Механическая добротность (Qms) | |
| Электрическая добротность (Qes) | |
| Полная добротность (Qts) |
0.6
|
| Масса подвижной системы (Mms) | |
| Эффективный диаметр диффузора (D) | |
| Эффективная площадь диффузора (Sd) | |
| Эквивалентный объем (Vas) |
90 л
|
| Сопротивление катушки постоянному току (Re) |
5,75 Ом
|
| Амплитуда смещения (Xmax) |
±2 мм
|
