75 ГДН 41-4
Автомобильная динамическая головка
Описание:
Динамическая головка 75ГДН41 предназначена для использования в сабвуферах автомобильной звуковоспроизводящей аппаратуры
Спецификация.
Электрические характеристики:
| Номинальное сопротивление |
4 Ом
|
| Паспортная мощность |
75 Вт
|
| Пиковая мощность |
150 Вт
|
| Характеристическая чувствительность |
88 дБ/Вт/м
|
| Номинальный диапазон частот |
30-2000 Гц
|
| Резонансная частота |
35-38 Гц
|
| Индукция в зазоре |
1,0 Тл
|
Материалы и габариты:
| Диффузородержатель |
Алюминий
|
| Каркас звуковой катушки |
Стеклотекстолит
|
| Материал звуковой катушки |
Медь
|
| Диаметр звуковой катушки |
50 мм
|
| Материал диффузора |
Бумага
|
| Наружный диаметр |
260 мм
|
| Высота |
131 мм
|
| Масса |
5.6 кГ
|
Размеры для установки:
| Диаметр установочного отверстия |
240 мм
|
| Диаметр крепежных отверстий |
6 отв.6,5 мм
|

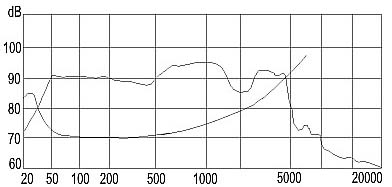

Частотная характеристика:
Частотная характеристика записана по оси головки на расстоянии 1 м, при возбуждении синусоидальным сигналом 2 В. Головка установлена в закрытом измерительном ящике 40 л.
Параметры Смолла
| Резонансная частота (Fs) |
34-38 Гц
|
| Механическая добротность (Qms) |
3.0 ± 0.4
|
| Электрическая добротность (Qes) | |
| Полная добротность (Qts) | |
| Масса подвижной системы (Mms) |
0.25 ± 0.05
|
| Эффективный диаметр диффузора (D) | |
| Эффективная площадь диффузора (Sd) | |
| Эквивалентный объем (Vas) |
65-70
|
| Сопротивление катушки постоянному току (Re) |
3.8 ± 0.05 Ом
|
| Амплитуда смещения (Xmax) |
± 4 мм
|
