Опубликовано в сборнике "Конструкции и схемы для прочтения с паяльником" М. Солон-Р, 2001, с.26-30.
© А.И.Шихатов 2001
Характеристики динамической головки
30ГД1, которая используется в самой первой, легендарной модификации S-90,
достаточно высоки. У этого динамика только один крупный недостаток - низкая
чувствительность, зато есть масса мелких. Однако доступность и дешевизна этой

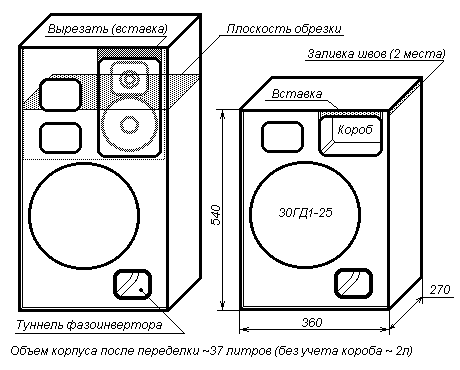

акустической системы и ее вариантов позволяют после незначительной переделки
использовать ее в качестве неплохого сабвуфера. Для увеличения отдачи на низких
частотах объем корпуса системы нужно немного уменьшить, что приведет к появлению
"горба" на частотах 40 - 45 Гц. Поскольку сабвуфер воспроизводит только частоты
ниже 100 Гц, за счет некоторого увеличения неравномерности АЧХ (по сравнению с

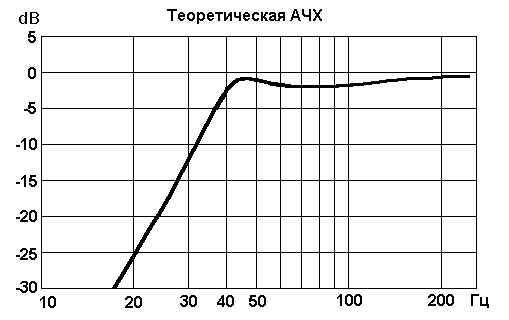

исходным вариантом) воспроизведение низких частот удается улучшить. На рис.1
приведена теоретическая АЧХ такой акустической системы.
![]() |
![]() |
![]() |
