При
ремонте АС в домашних условиях для получения максимально приближенных
характеристик до возникновения неисправности необходимо производить замену
ГГ или элементов фильтров на точно такие же. Хотя рассогласование параметров
фильтров и ГГ может произойти и из-за разброса параметров заменяющих элементов.
Необходимый набор измерительных средств для ре-монта АС, изображенный
на рис. 1.6,

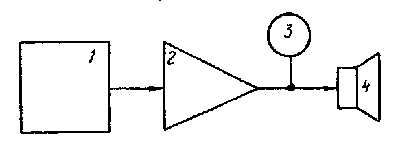

Рис. 1.6. Схема проверки
АС после ремонта: 1- генератор звуковой частоты(SB компьютера); 2 - усилитель
звуковой частоты; 3 - вольтметр; 4 - акустическая система
включает:
генератор звуковых частот 1 (программа CoolEdit 2000
и др);
усилитель
звуковой частоты УЗЧ 2 (выходная мощность УЗЧ не ниже мощности АС);
вольтметр 3;
акустическая система 4.
Перед ремонтом АС необходимо визуально определить внешние механические
и электрические неисправности. Проверить состояние соединительного шнура
между УЗЧ и АС и с помощью омметра - электрическое соединение между штырями
его вилок. Если при этом выявить неисправности не удается, то необходимо
приступить к разборке АС и ее ремонту.
Порядок
разборки, ремонта и сборки АС
Снять декоративную решетку (если она имеется) путем разъединения удерживающих
ее текстильных застежек.
Снять накладки на передней панели АС путем отвинчивания шурупов.
Вывинтить винты и снять низкочастотные, среднечастотные и высокочастотные
ГГ.
Отпаять соединительные провода, мешающие снятию ГГ.
Извлечь звукопоглощающий материал, находящийся внутри корпуса АС.
Отвинтить гайки, снять электронные устройства АС.
Отпаять соединительные провода, мешающие снятию ГГ электронные устройства
АС и извлечь их из корпуса через отверстие НЧ ГГ.
Характерные неисправности АС и способы их усгранения приведены
в таблице:
| Характер неисправности | Возможная причина | Метод устранения |
| Полностью отсутствует воспроизведение звука | Нарушено соединенине АС с УЗЧ | Проверить омметром исправность соединительного шнура. Обнаруженный обрыв или нарушенный контакт в разъеме восстановить или заменить шнур |
| Отсутствие воспроизведения нижних, средних или высших частот либо мал их уровень |
Неисправна одна из головок громкоговорителей Обрыв монтажного соединения между блоком фильтров и ГГ. Неисправен один из элементов фильтров |
Способы
ремонта ГГ описаны в разделе про ГГ. В некоторых случаях производится
замена ГГ. Необходимо тщательно соблюдать фазировку ГГ (отметка полярно-сти
на ГГ) Осмотреть и проверить элементы прохождения сигнала от входной розетки до клемм ГГ. Выявленный обрыв монтажного соединения восстановить, а неисправный элемент фильтра заменить |
| При воспроизвении прослушивается дребезг |
Дребезжит одна из ГГ Плохо закреплены декоративные па-нели, защитные сетки или др. эле-менты АС; близ-ко к ГГ располо-жены монтажные провода |
Способы устранения приведены в разделе про ГГ Тщательно затянуть все винты крепления деталей. Отодвинуть близко расположенные провода от ГГ |
| Воспроизведение низких частот со-провождается свис-тящим призвуком | Нарушена герметичность АС | С помощью тонкой бумажной ленты (подвижной в струе воздуха) проверить герметичность соединения стенок и ГГ с корпусом, щели залить пастой герметик, пластилином |
Сборка АС производится в обратной последовательности. После ремонта АС необходимо поставить на электропрогон в течение 30 мин в режиме воспроизведения музыкальных и речевых программ при среднем положении регулятора громкости усилителя.
Порядок
проверки АС после ремонта
Проверка отсутствия дребезжания
Подключить АС к УЗЧ, генератору ЗЧ и вольтметру (рис. 1.6).
Установить регуляторы тембра усилителя в положения, соответствующие линейной
части частотной характеристики.
Установить на входе АС напряжение, соответствующее уровню звукового давления
не менее 90 дБ.
Плавно увеличивая частоту генератора (не менее 1 окт/с), прослушать, обращая
внимание на отсутствие дребезжащих звуков, воспроизведение синусоидального
сигнала в диапазоне от частоты основного резонанса до 2500 Гц.
Проверка воспроизведения музыкальных и речевых программ
Для устранения дребезжания окружающих предметов расположить АС на расстоянии
от боковых стен и пола не менее 0,7 м.
Подключить АС к УЗЧ.
Подать на вход УЗЧ сигнал от высококачественного источника музыкальных
и речевых программ.
Подобрав специальную музыкальную программу, прослушать, обращая внимание
на отсутствие призвуков и других искажений, качество воспроизведения отдельных
диапазонов низких, средних, высоких частот.
