Принцип устройства электродинамической ГГ показан на рис 2.1.

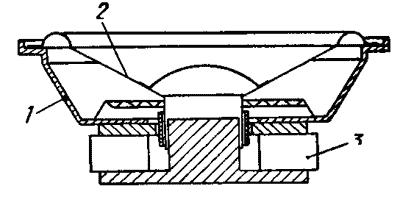

Рис 2.1. Устройство электродинами-ческой головки громкоговорителя / - диффузородержатель, 2 - подвиж 1 ная система, 3-магнитная цепь

Головка громкоговорителя состоит из трех основных частей- магнитной цепи 3, подвижной системы 2 и диффузородержателя 1.
Магнитная цепь ГГ может быть выполнена в двух вариантах: экранированном или неэкранированном, в зависимости от требований к аппаратуре, в которой применяется ГГ. Различные варианты экранированных керновых, кольцевых с литыми магнитами и кольцевых с дополнительным экраном и неэкранированных цепей показаны на рис 2 2.

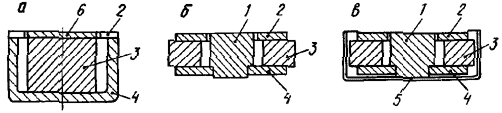

Рис 2.2. Конструкция магнитной цепи головки громкоговорителя а - экранированная цепь с керновым магнитом, б - неэкранированная цепь с кольцевым магнитом, в - цепь с кольцевым магнитом и внешним экраном, 1- керн, 2-верхний фланец, 3 - постоянный магнит, 4 - нижний фланец (или стакан), 5 - экран, 6 - наконечник

Магнитная цепь ГГ состоит из элементов магнитопровода верхнего фланца 2, стакана 4, керна 1 и постоянного магнита 3 с наконечником 6 (рис. 2.2., а) или верхнего и нижнего фланцев 2 и 4, керна 1 и постоянного магнита 3 (рис. 2.2, б). Иногда она помещена в экранирующий стакан (рис. 2.2,в). Постоянный магнитный поток, создаваемый магнитом с помощью магнитных фланцев и керна, направляется в воздушный рабочий зазор, имеющий вид кольцевой цилиндрической щели между керном и верхним фланцем
В качестве постоянных магнитов в неэкранированных цепях обычно применяются кольцевые ферритбариевые магниты (25БА170, 28РА180), в экранированных - используются литые кобальтосодержащие (ЮН13ДК24) или редкоземельные магниты. Для изготовления деталей магнитопровода обычно применяют мягкую электротехническую или конструкционную сталь (Ст. 10)
Эффективность работы ГГ как электромеханического преобразователя характеризуется произведением индукции магнитного поля в зазоре на длину проводника (т. е. длину провода звуковой катушки) На величину индукции и структуру распределения магнитного поля влияет ширина и высота рабочего зазора, конфигурация фланцев и керна, а также объем и ширина постоянного магнита.

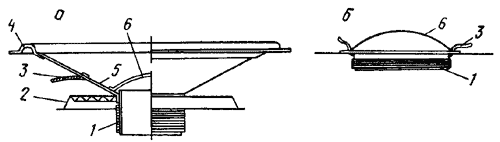

Рис 2.3. Конструкция подвижной системы головки
громкоговорителя а - с коническим диффузором, б - с купольной диафрагмой,
1- звуковая катушка 2-центрирующая шайба, 3 - гибкие выводы, 4 -
подвес, 5 - диффузор (диафрагма), 6-пылезащитный колпачок

На рис.2.3 показана подвижная система ГГ. Она включает в себя подвес 4, конический диффузор или купольную диафрагму 5, центрирующую шайбу 2, пылезащитный колпачок 6, звуковую катушку 1, гибкие выводы 3.
Подвес 4 имеет вид гофрированной кольцевой оболочки, обладающей большой гибкостью в осевом направлении, что позволяет диффузору совершать осевые колебания с большой амплитудой смещения. Подвес отливается вместе с диафрагмой из бумажной массы или изготавливается из специальных мягких материалов (резины, пенополиуретана и др )
Диафрагма (диффузор) 5 представляет собой упругую оболочку вращения (конусную, купольную или плоскую), которая под действием осевой механической силы со стороны катушки колеблется, возбуждая колебания воздушной среды и излучая звук. В настоящее время в большинстве ГГ используются диффузоры из естественных целлюлозных материалов, обладающих удачным сочетанием физико-механических параметров. В последние годы применяются в качестве материалов для диафрагм (диффузоров) полимерные, сотовые, металлические и композитные материалы.
Центрирующая шайба 2 представляет собой гофрированную мембрану, которая обеспечивает центровку звуковой катушки в зазоре, препятствует возникновению круговых колебаний, позволяя совершать диафрагме большие смещения в осевом направлении. Центрирующие шайбы обычно изготавливаются из хлопчатобумажной ткани, батиста или шифона, пропитанных бакелитовым лаком.
Пылезащитный колпачок 6 - купольная или плоская мембрана, которая предохраняет зазор от попадания пыли, выполняя роль дополнительного ребра жесткости на диафрагме. Изготовляется обычно из бумажной массы, ткани или металлической фольги.
Звуковая катушка 1 представляет собой цилиндрический каркас с намотанным в несколько слоев изолированным проводником. Как правило, количество слоев звуковой катушки четное, чтобы ее выводы выходили в одну сторону. При протекании по звуковой катушке, помещенной в радиальный цилиндрический зазор магнитной цепи переменного тока,на нее будет действовать механическая сила, под воздействием которой возникают колебания звуковой катушки и связанной с ней диафрагмы. Каркас катушки обычно изготавливается из ка-бельной бумаги или металлической фольги, в качестве проводника используется медный или алюминиевый про-вод в эмалевой изоляции.
Гибкие выводы 3 соединяют проводник звуковой катушки с выходными соединительными клеммами ГГ.
Диффузородержатель служит для соединения магнитной цепи, подвижной системы ГГ и обеспечивает крепление в корпусе той аппаратуры, где она используется. Диффузородержатель обычно изготавливают методом штамповки из стали или методом литья из силумина.
Все элементы подвижной системы и магнитной цепи оказывают существенное вляние на электроакустические характеристики и качество звучания ГГ.
