Параметры
|
Норма
|
Вид
и назначение ГГ
|
| Уровень характеристической чувствительности, дБ, не более |
90 84 87 |
ГГ
всех типов для открытых выносных и встроенных АС НЧ и ШП ГГ для закрытых АС с ФИ, ПИ с внутренним объёмом корпуса более 3дм3 СЧ и ВЧ ГГ для закрытых АС с ФИ (или ПИ) |
| Неравномерность АЧХ, дБ, не более | 14 | ШП ГГ для АС всех видов, НЧ и ВЧ ГГ для встроенных и выносных АС |
| 10 | СЧ ГГ для открытых встроенных и выносных АС | |
| Для ЗАС и
АС с ФИ (или ПИ) определяется полем допусков: а) НЧ ГГ для нулевой и первой групп сложности, рис. 2.4, а; б) НЧ ГГ для второй группы сложности, рис. 2.4, б; в) СЧ ГГ для нулевой и первой групп сложности, рис. 2.5, а; г) СЧ ГГ для второй группы сложности, рис. 2.5, б; д) ВЧ ГГ для АС нулевой и первой групп сложности, рис. 2.6, а; е) ВЧ ГГ для АС второй группы слож-ности, рис. 2.6, 6 |
||
| Полный коэффициент
гармонических искажений, %, не более, на частотах, Гц: 63 80 125 200,400,630 1000 и более |
15 12 10 5 3 |
ГГ для встроенных и выносных АС |
| Полный коэффициент
гармонических искажений, %, не более, на частотах, Гц: 63 80 125 200,400,630 1000 и более |
15 12 8 5 3 |
ГГ для ЗАС и АС с ФИ (или ПИ) |
| Номинальное электрическое со-противление ГГ (выбирается из ряда), Ом: | 4, 8, 16, 25, 50 | |
| Предельная шумовая мощность ГГ (выбирается из ряда), ВТ: | 0,05; 0,10; 0,25; 0,50; 1,0; 2,00; 3,0; 4,0, 5,0; 6,0; 8,0; 10,0; 15,0; 20,0 25,0; 30,0; 35,0; 50,0; 75,0; 100,0 | |

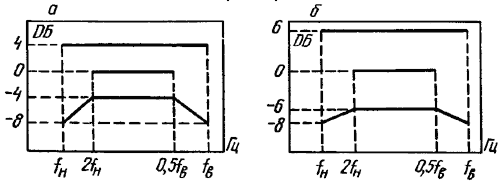

Рис 2.4. Поле
допусков для закрытых АС и АС с ФИ (или ПИ)
НЧ ГГ: а - нулевой и первой групп сложности; б - второй группы сложности

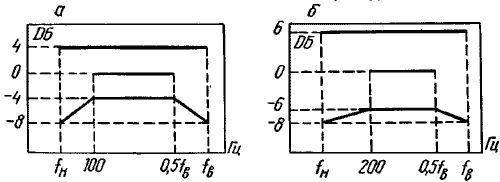

Рис. 2.5.
Поле допусков для закрытых АС и АС с ФИ (или ПИ)
СЧ ГГ: а - нулевой и первой групп сложности; б - второй группы сложности

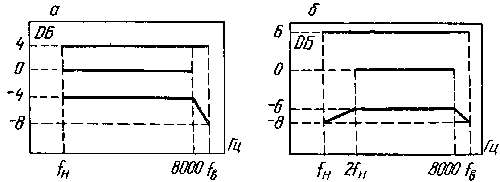

Рис 2.6.
Поле допусков для закрытых АС и АС с ФИ (или ПИ)
ВЧ ГГ. а - нулевой и первой групп сложности, б - второй группы сложности
